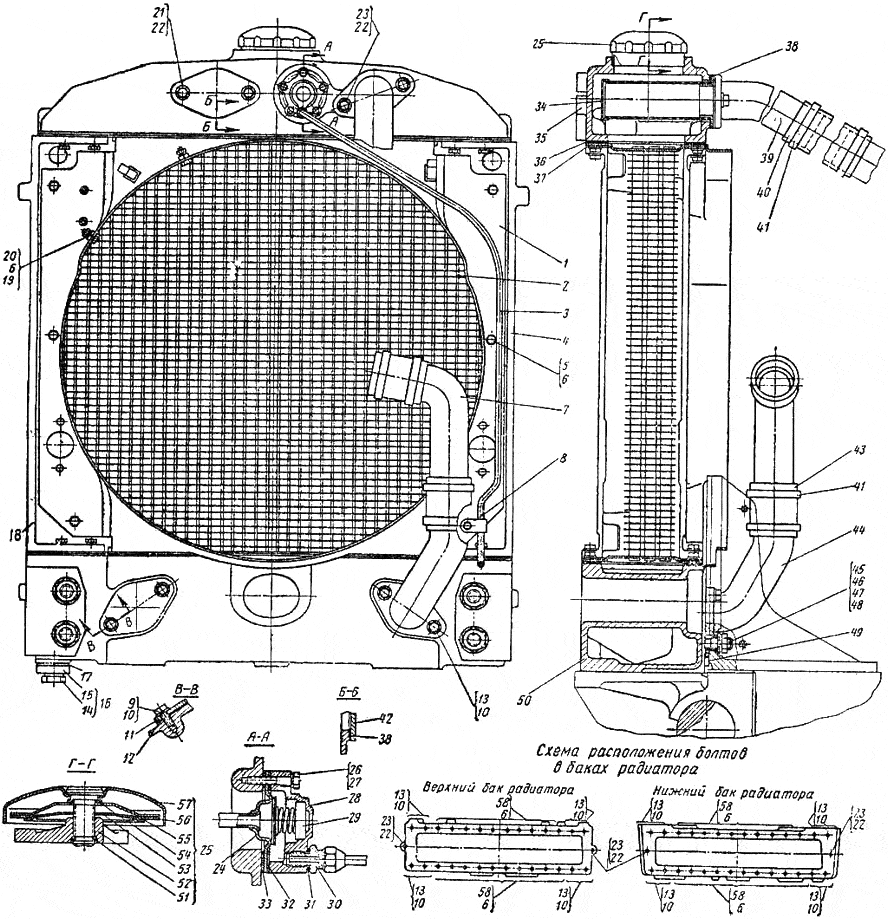

| Поз. | Артикул | Наименование | Кол-во в сб. ед. | Входит в сборку |
| 77.13.101-2 | Бак радиатора верхний | 1 | ||
| 85.13.001-1 | Радиатор водяной в сборе | 1 | ||
| 1 | 85.13.015-1 | Кожух вентилятора в сборе | 1 | |
| 2 | 85.13.016 | Сердцевина радиатора | 1 | |
| 3 | 85.13.018 | Трубка пароотводящая в сборе | 1 | |
| 4 | 77.13.103-2 | Стойка радиатора правая | 1 | |
| 5 | – | Болт М8Х16, ГОСТ 7796-62 | 8 | |
| 6 | – | Шайба пружинная 8Т, ГОСТ 6402-61 | 48 | |
| 7 | 85.13.111 | Труба промежуточная | 1 | |
| 8 | 77.13.132 | Скоба | 1 | |
| 9 | – | Болт М10Х25, ГОСТ 7796-62 | 2 | |
| 10 | – | Шайба пружинная 10Т, ГОСТ 6402-61 | 20 | |
| 11 | 85.13.207 | Заглушка нижнего бака | 1 | |
| 12 | 77.13.126 | Прокладка | 2 | |
| 13 | – | Болт М10Х30, ГОСТ 7796-62 | 18 | |
| 14 | 77.13.118-2 | Пробка краника | 1 | |
| 15 | 77.13.116-2 | Корпус краника | 1 | |
| 16 | 77.13.025 | Краник в сборе | 1 | |
| 17 | 77.13.184 | Прокладка заглушки | 1 | |
| 18 | 77.13.104-2 | Стойка радиатора левая | 1 | |
| 19 | – | Шайба 8, ГОСТ 11371-65 | 2 | |
| 20 | – | Гайка М8, ГОСТ 5915-62 | 2 | |
| 21 | – | Болт М12Х25, ГОСТ 7796-62 | 2 | |
| 22 | – | Шайба пружинная 12Т, ГОСТ 6402-61 | 8 | |
| 23 | – | Болт М12Х35, ГОСТ 7796-62 | 6 | |
| 24 | 77.13.022 | Седло клапана с трубкой в сборе | 1 | |
| 25 | 77.13.019 | Крышка заливной горловины в сборе | 1 | |
| 26 | – | Болт М6Х35, ГОСТ 7798-62 | 5 | |
| 27 | – | Шайба пружинная 6Н, ГОСТ 6402-61 | 5 | |
| 28 | 77.13.157 | Корпус клапана паровоздушного | 1 | |
| 29 | 77.13.020 | Клапан паровоздушный в сборе | 1 | |
| 30 | 77.13.181-1 | Штуцер | 1 | |
| 31 | 77.13.180 | Кольцо уплотняющее | 1 | |
| 32 | 77.13.179 | Прокладка | 1 | |
| 33 | 77.13.178 | Прокладка | 1 | |
| 34 | 77.13.023-1 | Сетка предохранительная в сборе | 1 | |
| 35 | 77.13.012-2 | Бак верхний радиатора в сборе | 1 | |
| 36 | 77.13.130 | Прокладка баков радиатора | 2 | |
| 37 | 77.13.125 | Планка скрепляющая | 4 | |
| 38 | А13-4 | Прокладка верхнего патрубка радиатора | 3 | |
| 39 | 85.13.107-1 | Патрубок верхнего бака | 1 | |
| 40 | 85.13.205 | Шланг | 1 | |
| 41 | ХСВ-73 | Хомутик стяжной винтовой, ХСВ-73 | 6 | |
| 42 | 85.13.206 | Заглушка верхнего бака | 1 | |
| 43 | 85.13.110 | Шланг | 2 | |
| 44 | 85.13.106-2 | Патрубок нижнего бака | 1 | |
| 45 | – | Шпилька БМ18Х45 (28/24) 30Х, ГОСТ 11765-66 | 4 | |
| 46 | – | Гайка М18, ГОСТ 5915-62 | 4 | |
| 47 | – | Шайба пружинная 18Т, ГОСТ 6402-61 | 4 | |
| 48 | – | Шайба 18, ГОСТ 11371-65 | 8 | |
| 49 | 77.13.127А | Прокладка | 2 | |
| 50 | 77.13.102-3 | Бак радиатора нижний | 1 | |
| 51 | 77.13.164 | Кольцо стопорное | 1 | |
| 52 | 77.13.158 | Маховичок | 1 | |
| 53 | 77.13.162 | Шайба коническая | 1 | |
| 54 | 77.13.161 | Шайба | 1 | |
| 55 | 77.13.163 | Шайба большая | 1 | |
| 56 | 77.13.165 | Прокладка | 1 | |
| 57 | 77.13-021 | Корпус крышки в сборе | 1 | |
| 58 | – | Болт М8Х20, ГОСТ 7796-62 | 40 |

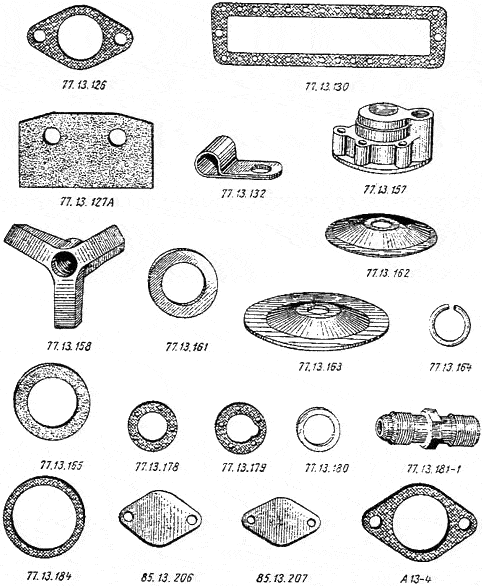

Детали водяного радиатора ДТ-75
| Поз. | Артикул | Наименование | Кол-во в сб. ед. | Входит в сборку |
| 77.13.126 | Прокладка | 2 | ||
| 77.13.127А | Прокладка | |||
| 77.13.130 | Прокладка баков радиатора | |||
| 77.13.132 | Скоба | |||
| 77.13.157 | Корпус клапана паровоздушного | |||
| 77.13.158 | Маховичок | |||
| 77.13.161 | Шайба | |||
| 77.13.162 | Шайба коническая | |||
| 77.13.163 | Шайба большая | |||
| 77.13.164 | Кольцо стопорное | |||
| 77.13.165 | Прокладка | |||
| 77.13.178 | Прокладка | |||
| 77.13.179 | Прокладка | |||
| 77.13.180 | Кольцо уплотняющее | |||
| 77.13.181-1 | Штуцер | |||
| 77.13.184 | Прокладка заглушки | |||
| 85.13.206 | Заглушка верхнего бака | 1 | ||
| 85.13.207 | Заглушка нижнего бака | |||
| А13-4 | Прокладка верхнего патрубка радиатора |
