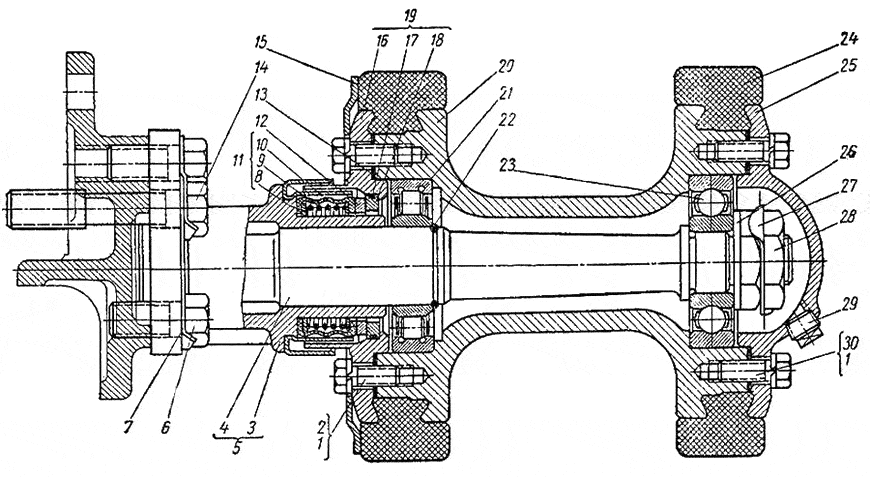

Ролик поддерживающий ДТ-75


Поз. Артикул Наименование Кол-во в сб. ед. Входит в сборку

85.33.001 Ролик поддерживающий задний в сборе 1

85.33.002 Ролик поддерживающий передний в сборе 1
1 – Шайба пружинная 12Н, ГОСТ 6402-61 32
2 – Болт М12Х35, ГОСТ 7796-62 8
3 77.33.013 Кронштейн поддерживающего ролика с колпаком в сборе 4
4 77.33.101 Ось 4
5 77.33.011А Кронштейн поддерживающего ролика в сборе 4
6 – Болт М20Х1,5Х45, ГОСТ 7796-62 10
7 77.33.108 Пластина стопорная 12
8 54.31.464-1А Шайба нажимная 8
9 54.31.023 Пружина уплотнения в сборе 4
10 54.31.409-1А Чехол уплотнения 4
11 54.31.025 Чехол уплотнения в сборе 4
12 54.31.430 Кольцо уплотнительное малое 4
13 54.33.404 Прокладка 8
14 – Болт М20Х110, ГОСТ 7795-62 4
15 85.33.205 Щиток 2
16 85.33.204 Корпус уплотнения внешний 4
17 54.31.473-1 Кольцо 4
18 54.31.463-2 Кольцо уплотнительное 4
19 85.33.021 Корпус уплотнения в сборе 4
20 85.33.201 Ролик поддерживающий 4
21 № 32309 КМ 45Х100Х25 Подшипник радиальный роликовый, ГОСТ 8328-57 4
22 77.36.111 Кольцо стопорное 4
23 № 407 35Х100Х25 Подшипник радиальный однорядный, ГОСТ 8338-57 4
24 85.33.202 Бандаж резиновый 8
25 85.33.203 Крышка 4
26 77.33.104 Шайба с лыской 4
27 77.33.106 Шайба отгибная 4
28 77.33.107 Гайка низкая 8
29 – Пробка резьбовая РКII-3/8″, ГОСТ 3112-54 4
30 – Болт М12Х30, ГОСТ 7796-62 24

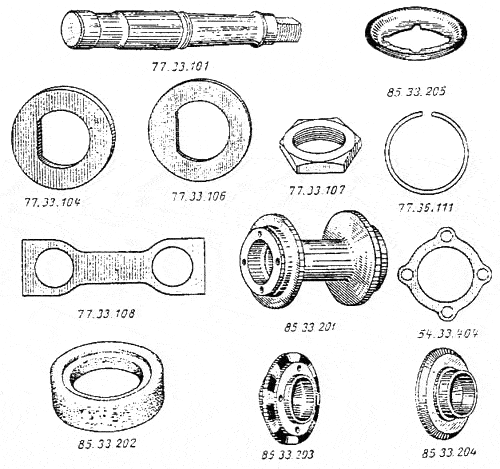

Детали поддерживающего ролика ДТ-75




Поз. Артикул Наименование Кол-во в сб. ед. Входит в сборку

54.33.404 Прокладка


77.33.101 Ось


77.33.104 Шайба с лыской


77.33.106 Шайба отгибная


77.33.107 Гайка низкая


77.33.108 Пластина стопорная


77.36.111 Кольцо стопорное


85.33.202 Бандаж резиновый


85.33.203 Крышка


85.33.204 Корпус уплотнения внешний


85.33.205 Щиток 2

85.33.201 Ролик поддерживающий 4


Ролик поддерживающий ДТ-75 устанавливается на раму трактора в количестве четырех штук, по два с каждой стороны. Их основная функция — уменьшать провисание гусениц и направлять их своими ободьями.

Основной деталью поддерживающего ролика является ступица. Она представляет собой круглую чугунную отливку с двумя утолщенными ободьями. Снаружи они имеют фигурные упорные бурты, а с торцов внутри расточены под подшипники. На ободья надеты (до упора в бурты) резиновые бандажи, которые по мере истирания заменяются на новые. Бандажи на ступице зажаты корпусом уплотнения и крышкой, притянутыми к торцам ступицы болтами.

Резиновые бандажи на поддерживающем ролике выполняют несколько функций. Во-первых, повышают износоустойчивость узла, поскольку коэффициент трения у резины больше, чем у чугуна, и благодаря этому бандажи уменьшают скольжение траков при их перекатывании по роликам. А во-вторых, благодаря упругой резине бандажей уменьшается ударная нагрузка на весь узел ролика, а заодно снижается и уровень шума от непрерывно перекатывающихся гусениц.

Ролик поддерживающий ДТ-75 имеет масляную полость, защищенную уплотнением, конструктивно идентичным уплотнениям, установленным на опорных катках кареток подвески трактора. Это обеспечивает взаимозаменяемость всех деталей поддерживающих и опорных катков ДТ-75, в том числе двухстенного колпака, образующего лабиринтную защиту масляной полости.

Кроме того, вытекание смазки через примыкание торцевых поверхностей ролика к фланцам крышки и корпусу уплотнения предотвращают прокладки из плотного картона.
