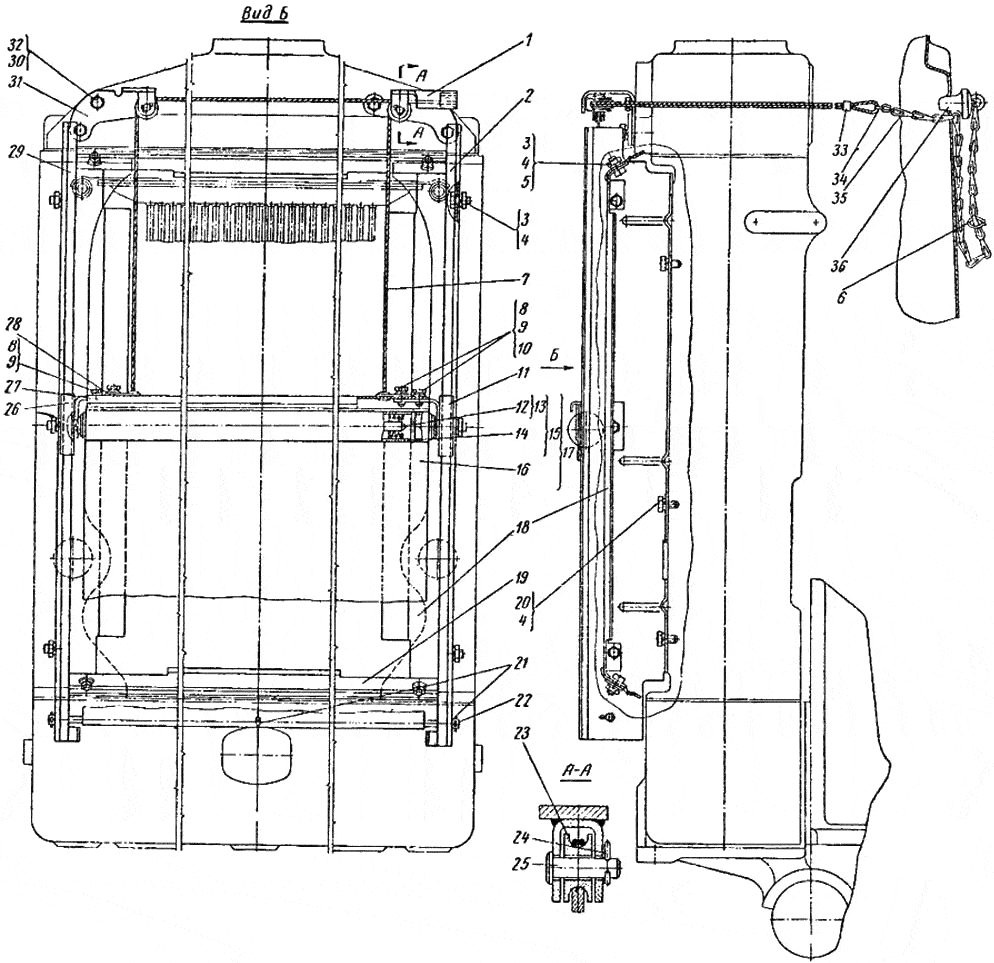

Установка шторки радиатора ДТ-75
| Поз. | Артикул | Наименование | Кол-во в сб. ед. | Входит в сборку |
| 85.14.001 | Установка шторки | 1 | ||
| – | Заклепка 5Х38, ГОСТ 10299-62 | 1 | ||
| 1 | 85.14.019 | Кронштейн левый в сборе | 1 | |
| 2 | 85.14.013 | Стойка левая в сборе | 1 | |
| 3 | – | Гайка М8, ГОСТ 5915-62 | 10 | |
| 4 | – | Шайба пружинная 8Т, ГОСТ 6402-61 | 6 | |
| 5 | – | Шайба 8, ГОСТ 11371-65 | 4 | |
| 7 | 77.14.025 | Трос в сборе | 1 | |
| 8 | – | Болт М6Х14, ГОСТ 7798-52 | 4 | |
| 9 | – | Шайба пружинная 6Н, ГОСТ 6402-61 | 4 | |
| 10 | – | Шайба 6, ГОСТ 11371-65 | 3 | |
| 11 | 77.14.034-1 | Угольник левый в сборе | 1 | |
| 12 | 77.14.017 | Стержень в сборе | 1 | |
| 13 | 77.14.022 | Пружина в сборе | 1 | |
| 14 | 77.14.023 | Труба в сборе | 1 | |
| 15 | 77.14.021-1 | Барабан шторки | 1 | |
| 16 | 77.14.117-1 | Шторка | 1 | |
| 17 | 77.14.012 | Барабан со шторкой в сборе | 1 | |
| 18 | 85.14.020 | Щиток вертикальный в сборе | 2 | |
| 19 | 85.14-103 | Щиток горизонтальный | 2 | |
| 20 | – | Болт М8Х16, ГОСТ 7796-62 | 10 | |
| 21 | – | Шплинт 2Х20, ГОСТ 397-54 | 3 | |
| 23 | 77.14.119 | Ролик | 3 | |
| 24 | – | Шплинт 2Х12, ГОСТ 397-66 | 3 | |
| 25 | 77.14.033-1 | Угольник правый в сборе | 1 | |
| 25 | ПГ-6Х20 | Палец с головкой | 3 | |
| 29 | 85.14.014 | Стойка правая в сборе | 1 | |
| 30 | – | Шайба пружинная 10Н, ГОСТ 6402-61 | 4 | |
| 31 | 85.14.018 | Кронштейн правый в сборе | 1 | |
| 32 | – | Болт М10Х20, ГОСТ 7796-62 | 4 | |
| 35 | 77.14.028-1А | Цепь в сборе | 1 |
Детали шторки радиатора ДТ-75
| Поз. | Артикул | Наименование | Кол-во в сб. ед. | Входит в сборку |
| 85.14.018 | Кронштейн правый в сборе | |||
| 85.14.019 | Кронштейн левый в сборе | |||
| 77.14.034-1 | Угольник левый в сборе | |||
| 77.14.118 | Кольцо | |||
| 77.14.120 | Валик шторки | |||
| 77.14.121-1 | Накладка | |||
| 77.14.122-1 | Рамка | |||
| 77.14.129 | Фиксатор | |||
| 77.14.132 | Скоба крепления троса | |||
| 77.14.140 | Пробка | |||
| 2 | 85.14.013 | Стойка левая в сборе | 1 | |
| 14 | 77.14.023 | Труба в сборе | 1 | |
| 15 | 77.14.021-1 | Барабан шторки | 1 | |
| 16 | 77.14.117-1 | Шторка | 1 | |
| 17 | 77.14.012 | Барабан со шторкой в сборе | 1 | |
| 23 | 77.14.119 | Ролик | 3 | |
| 25 | 77.14.033-1 | Угольник правый в сборе | 1 |
